Model
|
Vsr -1 va et |
Vsr -1 etg |
Vsr -3 t |
|
Vsr -1 etg-bv |
Vsr -2 t |
Vsr -2 tg |
|
Vsr -3 tg |
Vsr -4 t |
Vsr -5 t |
Vsr -1 va et
Kirish
• Devorga o'rnatish moslamalari • vsr -1 el seriyali bir bosqichli bosimni tartibga solish • Brat Chrome po'sti va kaptarni inert, reaktiv, yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashtiradi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Diafragma turi o'chirish vlaves • 100 bargacha kirish bosimiga mos keladi • kislorod bilan foydalanish uchun sinovdan o'tkazilgan
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 100 bar | |
| Chiqish bosimi P2 | 2/4/10/50 Bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 07 | |
| Vazn | 2.5 kg | |

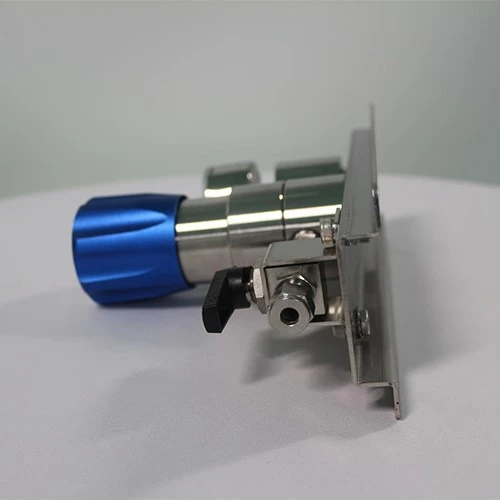

Mahsulot rasm
Vsr -1 etg
Kirish
• Devorga o'rnatish moslamalari • VSR -1 el seriyali bitta bosqichli tartibga soluvchi • Intert, reaktiv uchun BRAS Chrome plitasi va shon-shuvli, Yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashadi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Diafragma turi o'chirish vlaves • 100 bargacha kirish bosimiga mos keladi • kislorod bilan foydalanish uchun sinovdan o'tkazilgan
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 100 bar | |
| Chiqish bosimi P2 | 2/4/10/50 Bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 07 | |
| Vazn | 4.1 ~ 5.7 kg | |

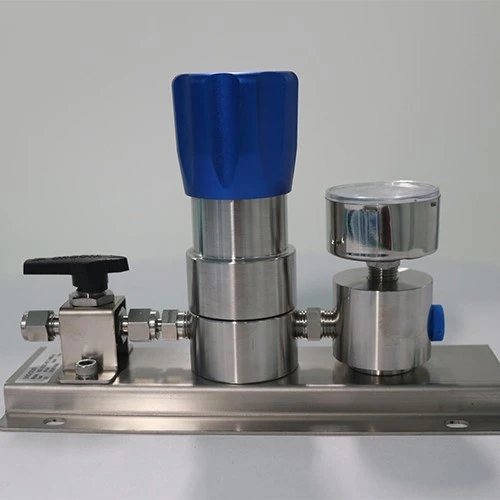

Mahsulot rasm
Vsr -1 etg-bv
Kirish
• Devorga o'rnatish moslamalari • VSR -1 el seriyali bitta bosqichli tartibga soluvchi • Crass Chrome plitalari va inert, reaktiv, yonadigan shinam va 6-sinfgacha oksidlovchi gaz va aralashmalar. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Diafragma turi O'chirish klapanlari • 100 bargacha kirish bosimiga mos keladi • kislorod bilan foydalanish uchun sinovdan o'tkazilgan
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli o'sish tizimlari • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 100 bar | |
| Chiqish bosimi P2 | 2/4/10/50 Bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 07 | |
| Vazn | 4.1 ~ 5.7 kg | |
Vsr -2 t
Kirish
• Devorga o'rnatish moslamalari • VSR -2 el seriyali bitta bosqichli tartibga soluvchi • Intert, reaktiv uchun BRAS Chrome plitasi va shon-shuvli, Yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashadi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Diafragma turi o'chirish vlaves • 100 bargacha kirish bosimiga mos keladi • kislorod bilan foydalanish uchun sinovdan o'tkazilgan
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 100 bar | |
| Chiqish bosimi P2 | 2/4/10/35/50 bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | (Chiqish bosimi: 2/4/10/20 bar) rezyume =0. 28 | |
| (Chiqish bosimi | 35/50 bar) cv =0. 08 | |
| Vazn | 3.5 kg | |
Vsr -2 tg
Kirish
• Devorga o'rnatish moslamalari • VSR -2 el seriyali bitta bosqichli tartibga soluvchi • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Diafragma turi o'chirish vlaves • 100 bargacha kirish bosimiga mos keladi • kislorod bilan foydalanish uchun sinovdan o'tkazilgan
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
| Kirish bosimi p1 | Maks. 300 bar |
| Chiqish bosimi P2 | 2/4/10/35/50 bar |
| Materiallar | |
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe |
| (o'chirish valfi) | Prankfe |
| Diafragma (regulyator) | Xasteloy® C276 |
| (Valve) | Elgiloy® |
| Oh-halq | Viton® (FKM) |
| (variant) Kalrez® (FFKM) | |
| Filtrlamoq | Ss 316l |
| Harorat oralig'i | -30 +74 ilmiy darajasiga |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S |
| Oqim quvvati | (Chiqish bosimi: 2/4/10/20 bar): =0 28 |
| (Chiqish bosimi | 35/50 bar): cv =0. 08 |
| Vazn | 4.5 ~ 6.9 kg |
Vsr -3 t
Kirish
• Pench-montaj punktlari • vsr -1 el seriyali bir bosqichli bosimni tartibga solish VDV2 Diafragma valfi • Qo'rqinchli xo'rlangan tanasi va kaptarni inert, reaktiv, yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashtiradi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Kirish bosimiga 60 bargacha mos keladi • Otgen bilan foydalanish uchun sinov |
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 60 bar | |
| Chiqish bosimi P2 | 2/4/10/20 bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 12 | |
| Vazn | 1.6 kg | |

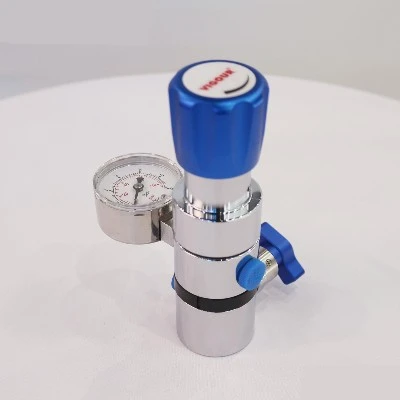

Mahsulot rasm
Vsr -3 tg
Kirish
• Devorga o'rnatish moslamalari • VSR -1 el seriyali bitta bosqichli tartibga soluvchi VDV2 Diafragma valfi • Yakka xo'rlangan xo'rlangan tanasi va inert, reaktiv, reaktiv, Yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashadi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Kirish bosimiga 60 bargacha mos keladi • Otgen bilan foydalanish uchun sinov
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 60 bar | |
| Chiqish bosimi P2 | 2/4/10/20 bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 12 | |
| Vazn | 1.6 kg | |
Vsr -4 t
Kirish
• panelni o'rnatish moslamalari • VSR -1 el seriyali bitta bosqichli tartibga soluvchi VDV2 Diafragma valfi • Yakka xo'rlangan xo'rlangan tanasi va inert, reaktiv, reaktiv, Yonuvchan va oksidlovchi gaz va 6-sinfgacha aralashadi. 0 • Zanglamaydigan po'latdan 316l korpozik gazlari uchun 316L tanasi va shinami • Modulyar dizayn • Kirish bosimiga 60 bargacha mos keladi • Otgen bilan foydalanish uchun sinov
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Yuqori bosimli namunaviy tizimlar • Xizmat va test uskunalari |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 60 bar | |
| Chiqish bosimi P2 | 2/4/10/20 bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 12 | |
| Vazn | 0. 8 kg | |

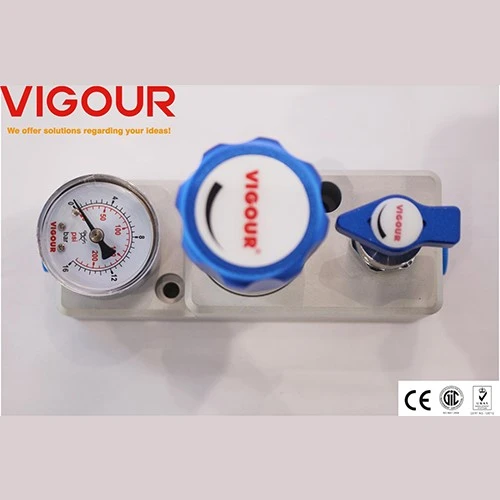

Mahsulot rasm
Vsr -5 t
Kirish
• Devorga o'rnatish moslamalari • VSR -1 el seriyali bitta bosqichli tartibga soluvchi • inert, reaktiv, yonuvchan va oksidlovchi gaz uchun alyuminiy va 6-sinfga aralashadi 0 • Modulyar dizayn • Diafragma turi O'chirish valfi • Kirish bosimiga 60 bargacha mos keladi • Otgen bilan foydalanish uchun sinov • ixcham dizayni bosish nuqtasi
|
|
Ariza
• Komponentni sinovdan o'tkazish • kalibrlash tizimlari Laboratoriya bosimi nazorati • Xizmat va Sinov jihozlariMe |
Texnik parametrlar
| Tur | bir bosqichli |
|
| Kirish bosimi p1 | Maks. 60 bar | |
| Chiqish bosimi P2 | 2/4/10/20 bar | |
| Materiallar | ||
| Tana regulyatori va klapanlar | Buyurtma ma'lumotlarini ko'ring | |
| Valve o'rindig'i (tartibga soluvchi) | Prankfe | |
| (o'chirish valfi) | Prankfe | |
| Diafragma (regulyator) | Xasteloy® C276 | |
| (Valve) | Elgiloy® | |
| Oh-halq | Viton® (FKM) | |
| (variant) Kalrez® (FFKM) | ||
| Filtrlamoq | Ss 316l | |
| Harorat oralig'i | -30 +74 ilmiy darajasiga | |
| Oqish darajasi (atmosfera uchun) | 1x10 ^ -8 MBAR I / S | |
| (o'rindiq orqali) | 1x 10-6 MBAR I / S | |
| Oqim quvvati | CV =0. 07 | |
| Vazn | 2.5 kg | |

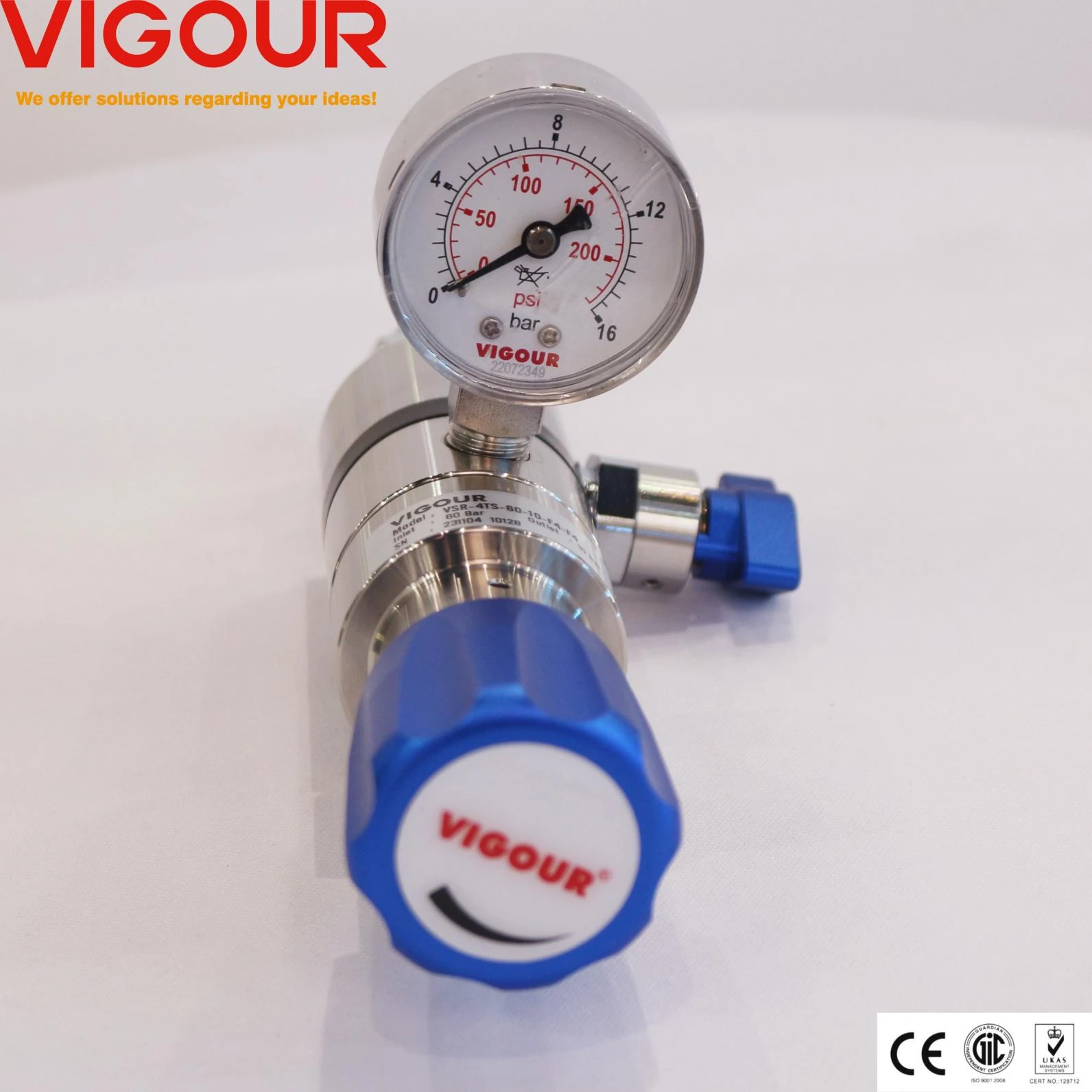

Mahsulot rasm
Bosimni tartibga solish- Oddiy tushuntirish
Oddiy ma'noda: elektr rozetka kabi devor yoki stolga o'rnatilgan gazlar uchun "tugatish paneli" gazlar uchun. Faqatgina erishish bilan siz hamkorlik qilishni rad etgan har qanday gazni boshqarish uchun maxsus ishlab chiqilgan gaz bosimini sozlashingiz mumkin.
Tuzilish:
- Ikkita bo'lak to'plam: Bosimni sozlash (bosimni boshqarish) + diafragma klavi (yoqish oqimini boshqarish), bitta "tartibga soluvchi tayoq" ga birlashtirilgan.
- Bir nechta interfeyslar: Kirish, chiqish, bosim o'tkazuvchanligi va relef klapanini o'z ichiga oladi va sensorlarga yoki signallarni ham o'z ichiga oladi.
- Bosimni monitoring qilish: Real vaqt bosimli bosim qiymatini ko'rsatish uchun bosim o'lchagich yoki raqamli displey bilan birga keladi.
Taqqoslash:
Bu laboratoriyadagi "suv, elektr energiyasi va gazli rozetka" ga o'xshaydi - bu gaz tsilindriga ulang va siz bosimni sozlashingiz, oqishni yoqishingiz va bitta bor narsani kuzatib boring.
Laboratoriya ish stantsiyalari: Oson / o'chirilgan holda, tahliliy asboblar (masalan, gaz xromatografi kabi) barqaror gaz etkazib berishni ta'minlaydi.
Toza xonalar: Kontaminatsiyani oldini olish uchun yuqori tozalangan gazlar (geliy, azot kabi) terminal bosimini boshqaradi.
Sanoat ustaxonalari: Pnevmatik vositani osongina sozlash uchun asboblar yaqinida o'rnatilgan.
Kislorodli kasalxona devorlari: Bemor xonalariga kislorodni etkazib berishni markazlashtirilgan boshqarish, xavfsiz va estetik jihatdan yoqimli.
3. Qanday qilib undan foydalanish kerak?
Asosiy funktsiyalar: Bosimni boshqarish + yoqish / o'chirish + monitoring - barchasi uchta oson qadamda bajarilgan!
Foydalanish uchun qadamlar:
O'rnatish:
Qochish yoki stol usti bilan stol usti bilan o'rash yoki hatto ship quvurlari ostida to'xtatib turish devorga o'rnatish.
Joylashtirish qoidasi: Yuqoriga erishish oson, yuqori harorat yoki tebranishlardan saqlaning.
Gaz bosimini tartibga solish:
Kirish kanalini gaz silindriga yoki quvurga ulang va uskunaga (masalan, yonish yoki reaktorlar kabi) ga ulang.
Regulyatorni burab, bosim o'lchagichini ko'ring, kerakli bosimga moslashtiring (masalan, 50 barning 5 bardan kamaytirish).
ON / OFFni boshqarish:
Diafragma valfi vanve-ni yoqilg'i oqishini "ochish / yoping" yoki kerak bo'lganda o'chirish uchun pyuret kabi siljiting.
Kengayish xususiyatlari:
Signalni qo'shimcha interfeysga (bosimning anormalliklari uchun) ulang yoki uni avtomatik ravishda belgilash uchun ABCga bog'lang.
Umumiy muammolar
Sabab: Diafraging yoki yorilish yoki maydalangan yadro yog 'bilan ifloslanish.
Yechimi: Diafragmani almashtiring va lamvini neftsiz gaz bilan yuving.
Sabab: O'lchagich yuzi tebranishdan shikastlangan yoki ichki bahor muvaffaqiyatsiz tugadi.
Yechimi: Parvarish qilish, muntazam qayta yig'ish yoki o'lchagichni almashtirish.
Sabab: Gaz tayog'ini kiritadigan quvurlar yoki aralashmalar.
Yechimi: Kirish joyida filtrni o'rnating va vaqti-vaqti bilan tozalang.
Sabab: Bo'shashgan qavs vintlari yoki etarli darajada og'ir bazasi.
Yechimi: Devor qavsini kengaytirish vintlari bilan kengaytirish va barqarorlik uchun bazaga og'irlikni qo'shish.
Bosimni regulyatori Gaz tayanishi Gazlar uchun "ish stolini almashtirish" ga o'xshaydi - uni gaz kerak bo'lgan joyda o'rnating, bosimni sozlang va bir qarashda oqimini o'rnating va hamma narsani osonlikcha boshqaring.
Modelni tanlashda, ishlab chiqaruvchidan so'rang: "Menga laboratoriya gazi, XX bar, devor o'rnatilgan va raqamli displey.
